Plazmaív hegesztőgépek




>>> A plazmaívponthegesztésről részletesebben


s


A plazmaív-hegesztés jellemzői:

  • nagy energiasűrűség
  • mély beolvadás
  • kis deformációk a nagy hegesztési sebességnek köszönhetően
  • kiváló varratminőség (tiszta varratfém)
  • nagyfokú reprodukálhatóság és folyamat stabilitás
  • fröcskölés nem rontja a munkadarab optikai megjelenését
  • minimális varrat elő és utó megmunkálási igény
  • kevéssé érzékeny a pisztoly és a munkadarab távolságára
  • nyugodt, stabil hegesztőív
  • kulcslyukhegesztés

image004image005image006image007

Az eljárás minősége a lézeres technológiát megközelítő, azonban jóval kisebb a beruházási igénye, kevésbé érzékeny az illesztési hézagra, illetve a munkadarab – pisztoly távolságra. A hőbevitel a hagyományos AWI eljáráshoz képest sokkal koncentráltabb (keskenyebb ív), így jóval kisebbek az elhúzódások, deformációk (vékony lemezeknél hullámosság), keskenyebb a hőhatásövezet, illetve a hegesztés sebessége gyorsabb lehet. SBI Plazmaívhegesztő-berendezéseink PC-hez csatlakoztathatók, követhetők a hegesztés beállított és valódi paraméterei.

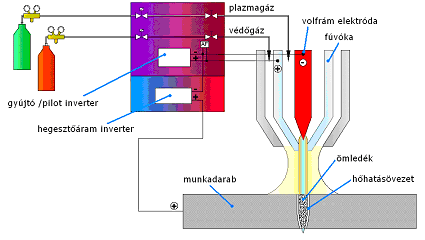

Az eljárás elve

Az eljárás elve



A plazmaívhegesztés egy speciális alkalmazási formája a csak egyoldali hozzáférést igénylő plazmaívponthegesztés (SBI szabadalom).

Hagyományos ellenállás- (balra) és plazmaív-ponthegesztett kötés (jobbra)

Hagyományos ellenállás- (balra) és plazmaív-ponthegesztett kötés (jobbra)

A hegesztett lemezek hátoldala (középen a plazmaívtechnológiával készült, 2 szélen az ellenállással hegesztett kötés)

A hegesztett lemezek hátoldala
(középen a plazmaívtechnológiával készült,
2 szélen az ellenállással hegesztett kötés)
